Dvojbodový štvorbodový kontaktný loptičku s dvojitým priemerom ložisko Dodávatelia

Jiangsu Manchen Transmission Technology Co., Ltd. Domov / Produkt / Dvojbodový štvorbodový kontaktný loptičku s dvojitým priemerom ložisko
  • Dvojbodový štvorbodový kontaktný loptičku s dvojitým priemerom ložisko

Dvojbodový štvorbodový kontaktný loptičku s dvojitým priemerom ložisko

Štvorbodové kontgradové ložisko s dvojitým priemerom s dvojitým priemerom sa vyznačuje jeho valivými prvkami (gule) nadviazaním kontaktu so závodmi v štyroch bodoch a valivými prvkami, ktoré majú rovnaký priemer. Tento dizajn umožňuje ložiská súčasne odolávať viacsmerným zaťaženiam vrátane axiálnych zaťažení, radiálnych zaťažení a naklápania. Takýto návrh zaisťuje vysokú tuhosť a stabilitu, vďaka čomu je vhodný pre aplikácie s vysokým zaťažením.

Dizajn s dvojitým radom gule zvyšuje počet kontaktných bodov, rozdeľuje zaťaženie a znižuje tlak na každú oceľovú guľu, čím sa rozširuje životnosť servisu ložiska. Štvorbodová konfigurácia kontaktu jej umožňuje vykonávať vynikajúco pri zložitých zaťaženiach, najmä v aplikáciách, ktoré si vyžadujú súčasné viacsmerné spracovanie zaťaženia. Ďalej účinne znižuje výskyt sklzu valcovacích prvkov, zvyšuje tuhosť ložiska a zlepšuje jeho stabilitu. Štvorbodový kontgradový loptičník s dvojitým priemerom s dvojitým priemerom sa vzťahuje na vysokohorské a vysokohorské stroje a vysokohorské stroje, ako sú stavebné stroje (napr. Rýpadlá, žeriavy), zariadenia na veternú energiu, zdravotnícke pomôcky a radarové antény. Vďaka svojej vysokej nosnej kapacite a presnosti je ideálna voľba pre tieto náročné aplikácie.

Toto ložisko s rozťahovaním má kompaktný dizajn a ľahkú inštaláciu, čo výrazne znižuje celkovú hmotnosť a priestorové požiadavky zariadenia. Jeho tesniaci výkon účinne zabraňuje vstupu prachu a kontaminantov, čo zabezpečuje dlhodobú prevádzkovú spoľahlivosť. Ďalej si ložisko vyžaduje relatívne jednoduchú údržbu; Periodické mazanie a kontrola môžu zabezpečiť jeho dlhodobú stabilnú prevádzku.

Štvorbodové kontgradové ložisko s dvojitým priemerom s dvojitým priemerom sa vyrába z vysokopevnostnej legovanej ocele, ktorá podstúpi procesy ochladzovania a temperovania, aby sa zabezpečilo jeho mechanické vlastnosti a odpor opotrebenia. Dostihy a gule sú presne opracované a mleté, čo zabezpečuje plynulosť kontaktných povrchov a tesnosť fit, čím sa ďalej zvyšuje kapacita zaťaženia ložiska a prevádzková plynulosť. Ako profesionálny výrobca na ložisku sa zaväzujeme poskytovať našim zákazníkom vysoko kvalitné vysoko výkonné výrobky. Ak potrebujete ponuky, kontaktujte nás.

Kontaktujte nás Jiangsu Manchen Transmission Technology Co., Ltd.

Technické vlastnosti

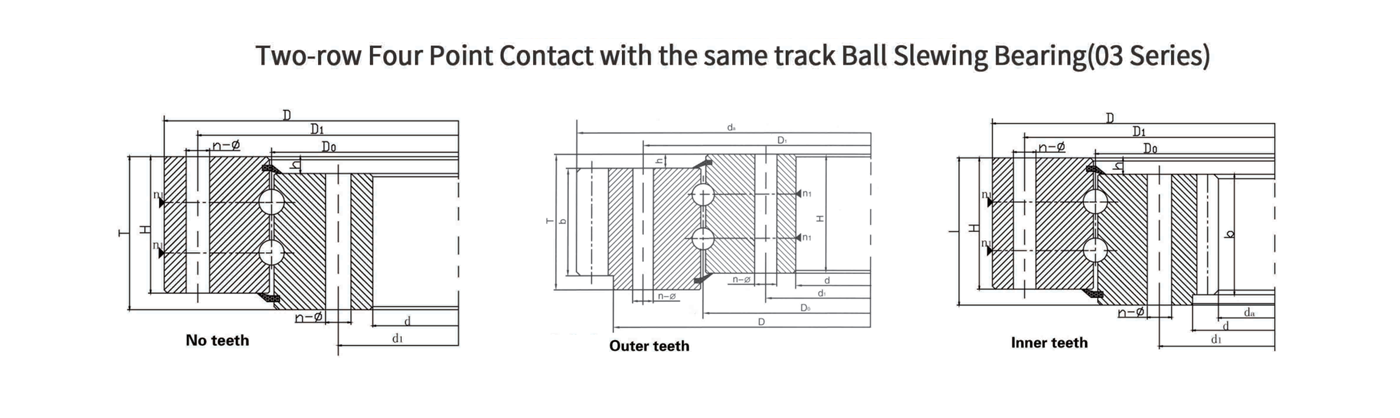

03 Séria základných parametrov
Sériové číslo Základná veľkosť Veľkosť konfigurácie Upevňovacia veľkosť Štrukturálna veľkosť Prevodové údaje Dáta vonkajšieho prevodového stupňa Údaje o vnútornom prevodovom zariadení
Žiadne zuby Zuby Vnútorné zuby D d Tónón D1 d1 Dierka Dierka n n1 H h b m da Z da Z
Typ 0 Typ 123
D0 D0 D0 ∅ ∅ T
1 030.25.560 031.25.560 033.25.560 676 444 110 640 480 18 M16 32 20 4 100 26 60 5 704 138 417 84
032.25.560 034.25.560 6 706.8 115 410.4 69
2 030.25.630 031.25.630 033.25.630 746 514 110 710 550 18 M16 32 24 4 100 26 60 6 790.8 129 482.4 81
032.25.630 034.25.630 8 790.4 96 475.2 60
3 030.25.710 031.25.710 033.25.710 826 594 110 790 630 18 M16 32 24 4 100 26 60 6 862.8 141 560.4 94
032.25.710 034.25.710 8 862.4 105 555.2 70
4 030.30.800 031.30.800 033.30.800 742 658 130 898 702 22 M20 40 30 6 120 29 80 8 982.4 120 619.2 78
032.30.800 034.30.800 10 988 96 614 62
5 030.30.900 031.30.900 033.30.900 1042 758 130 998 802 22 M20 40 30 6 120 29 80 8 1086.4 133 715.2 90
032.30.900 034.30.900 10 1088 106 714 72
6 030.30.0000 031.30.1000 033.30.1000 1142 858 130 1098 902 22 M20 40 36 6 120 29 80 10 1198 117 814 82
032.30.1000 034.30.1000 12 1197.6 97 796.8 67
7 030.30.1120 031.30.1120 033.30.1120 1262 978 130 1218 1022 22 M20 40 36 6 120 29 80 10 1318 129 924 93
032.30.1120 034.30.1120 12 1317.6 107 916.8 77
8 030.40.1250 031.40.1250 033.40.1250 1426 1074 170 1374 1126 26 M24 45 40 5 160 39 90 12 1494.6 122 1012.8 85
032.40.1250 034.40.1250 14 1495.2 104 1013.6 73
9 030.40.1400 031.40.1400 033.40.1400 1576 1224 170 1524 1272 26 M24 45 40 5 160 39 90 12 1641.6 134 1156.8 97
032.40.1400 034.40.1400 14 1649.2 115 1153.6 83
10 030.40.1600 031.40.1600 033.40.1600 1776 1424 170 1724 1476 26 M24 45 45 5 160 39 90 14 1845.2 129 1349.6 97
032.40.1600 034.40.1600 16 1852.8 113 1350.4 85
11 030.40.1800 031.40.1800 033.40.1800 1976 1624 170 1924 1676 26 M24 45 45 5 160 39 90 14 2055.2 144 1545.6 111
032.40.1800 034.40.1800 16 2060.8 126 1542.4 97
12 030.50.2000 031.50.2000 033.50.2000 2215 1785 200 2149 1851 33 M30 48 48 8 188 47 120 16 2300.8 141 1702.4 107
032.50.2000 034.50.2000 18 2300.4 125 1699.2 95
13 030.50.2240 031.50.2240 033.50.2240 2455 2025 200 2389 2091 33 M30 48 48 8 188 47 120 16 2540.8 156 1942.4 122
032.50.2240 034.50.2240 18 2552.4 139 1933.2 108
14 030.50.2500 031.50.2500 033.50.2500 2715 2285 200 2649 2361 33 M30 60 56 8 188 47 120 18 2804.4 153 2203.2 123
032.50.2500 034.50.2500 20 2816 138 2188 110
15 030.50.2800 031.50.2800 033.50.2800 3015 2585 200 2949 2651 33 M30 60 56 8 188 47 120 18 3110.4 170 2491.2 139
032.50.2800 034.50.2800 20 3116 153 2488 125

Odporúčané výrobky

Zostať v kontakte

SUBMIT
O nás
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Spoločnosť Jiangsu Manchen Transmission Technology Co., LTD bola založená v roku 2019. Sme spoľahliví výrobca a dodávateľ trui radmi v čínskych valcoch (13 sérií) v Číne. Sme tiež profesionálnym integrujúcim sa výrobným podnikom, ktorý sa zaoberá výrobou, výskumom a vývojom, výrobou a predajom. Spoločnosť sa nachádza v meste Huangtu v meste Jiangyin v provincii Jiangsu s veľmi pohodlnou dopravou. Spoločnosť má zrelé technické podmienky a dobre vybavené vybavenie. Jeho výrobky sa široko používajú v priemyselných robotoch, zdravotníckych zariadeniach, strojárskych strojoch, prístavných strojoch, zariadeniach na ochranu životného prostredia, fotovoltaickom priemysle a ďalších oblastiach. Spoločnosť vždy dodržiava firemnú obchodnú filozofiu „Kvalitná prvá, obojstranná spolupráca“ s cieľom poskytovať kvalitné služby a spoľahlivé produkty pre nových a starých zákazníkov. Poskytnite podnikom celú škálu riešení, ktoré im pomôžu zlepšiť úroveň riadenia a výrobnú kapacitu, aby podniky mohli vždy udržiavať konkurencieschopnosť v tvrdej konkurencii na trhu a dosiahnuť rýchly a stabilný rozvoj podnikov.

Čestné osvedčenie
Novinky
Znalosť produktu

Metóda pre dvojbodové štvorbodové kontaktné loptičku s dvojitým priemerom ložisko na axiálne zaťaženie a radiálne zaťaženie medveďom

Štvorbodový kont-row s dvojitým priemerom s rovnakým priemerom ložiskov sú navrhnuté tak, aby efektívne zvládli axiálne aj radiálne zaťaženie. Tu je prehľad toho, ako tieto ložiská spravujú tieto zaťaženia:
Distribúcia a dizajn zaťaženia: Dizajn Vlastnosti: Štvorbodový kontakt: Každá lopta v ložisku vytvára kontakt s pretekármi v štyroch bodoch. Táto konfigurácia umožňuje efektívnejšie manipulovať s kombináciou kombinovaných zaťažení, pretože kontaktné body distribuujú sily cez povrchovú plochu. Gule rovná priemeru: použitie guličiek s rovnakým priemerom zaisťuje rovnomerné rozdelenie zaťaženia, znižuje riziko lokalizovaného stresu a zlepšuje celkové schopnosti manipulácie s zaťažením.
Mechanizmy ložiska zaťaženia: radiálne zaťaženie: radiálne zaťaženie je podporované kontaktnými bodmi medzi guľami a závodmi. Dizajn ložiska umožňuje guľkám rovnomerne podporovať tieto zaťaženia cez obvod ložiska a minimalizovať koncentráciu napätia. Axiálne zaťaženie: Štvorbodový kontaktný dizajn tiež umožňuje ložisku podporovať axiálne zaťaženie v oboch smeroch. Gule sa kontaktujú s pretekárskymi cestami pod uhlom, čo im umožňuje efektívne prenášať axiálne sily. Gúlky s rovnakým priemerom pomáhajú rovnomerne rozdeliť tieto axiálne sily cez ložisko.
Prevádzkové mechanizmy: Manipulácia s radiálnym zaťažením: Kontaktný uhol: Gule sú usporiadané v uhle k pretekárskym cestám, čo im umožňuje znášať radiálne zaťaženie. Kontaktný uhol je zvyčajne optimalizovaný, aby sa zabezpečilo, že radiálne zaťaženie je rovnomerne rozložené cez povrch ložiska. Ball and Raceway Interaction: Keď sa ložisko otáča, gule sa otáčajú pozdĺž pretekov, čo pomáha pri distribúcii radiálneho zaťaženia cez viaceré kontaktné body. Tento valcujúci pohyb znižuje trenie a opotrebenie.
Manipulácia s axiálnym zaťažením: Štvorbodový dizajn kontaktu: Návrh štvorbodového kontaktu umožňuje ložisku efektívne manipulovať s axiálnymi zaťaženiami vytvorením viacerých kontaktných bodov, ktoré šíria zaťaženie. Tento dizajn umožňuje ložisku zvládnuť významné axiálne sily bez nadmernej deformácie alebo opotrebenia. Zdieľanie zaťaženia: gule s rovnakým priemerom v ložisku pomáhajú pri zdieľaní axiálneho zaťaženia rovnomerne zdieľaním celého ložiska. Táto schopnosť zdieľania záťaže zvyšuje stabilitu ložiska a znižuje riziko lokalizovaného stresu.
Výhody dizajnu dvojradového rasu: Zvýšená kapacita zaťaženia: Dizajn s dvojitým radom poskytuje väčšiu kontaktnú plochu v porovnaní s ložiskami s jedným radom, čo zvyšuje celkovú kapacitu zaťaženia. Vďaka tomu je ložisko vhodné pre aplikácie s požiadavkami na vysoké axiálne a radiálne zaťaženie. Zasiahnutá stabilita: Konfigurácia s dvojitým radom zvyšuje stabilitu ložiska rovnomernejším distribúciou zaťaženia. Táto stabilita pomáha pri znižovaní vibrácií a zlepšovaní celkového výkonu ložiska.Redeged Deformácia: rovnomerná distribúcia zaťaženia pomáha pri minimalizácii deformácie a opotrebenia, čo rozširuje služobnú životnosť ložiska.
Úvahy o aplikácii: Kritériá výberu: Požiadavky na zaťaženie: Pri výbere štvorbodového loptu s dvojbodovým kontingovým loptičkom s dvojitým priemerom je dôležité zvážiť maximálne axiálne a radiálne zaťaženie, ktoré bude ložisko zažiť v jeho aplikácii. Operačné podmienky: Výkonnosť ložiska môže byť ovplyvnená prevádzkovými podmienkami, ako je teplota, rýchlosť a environmentálne faktory. Uistite sa, že ložisko je navrhnuté tak, aby tieto podmienky efektívne zvládli.
Inštalácia a údržba: Správna inštalácia: Správna inštalácia je rozhodujúca pre optimálne distribúciu záťaže a výkonnosť ložiska. Uistite sa, že ložisko je správne zarovnané a aby boli montážne povrchy čisté a bez trosiek. Údržná údržba: Pravidelná kontrola a údržba sú nevyhnutné na zabezpečenie toho, aby ložisko pokračovalo efektívne. Zahŕňa to kontrolu známok opotrebenia, zabezpečenie správneho mazania a okamžité riešenie akýchkoľvek problémov.
Štvorbodové kontgradové ložisko s dvojitým priemerom s dvojitým priemerom je navrhnuté tak, aby zvládli axiálne aj radiálne zaťaženie prostredníctvom svojich jedinečných konštrukčných prvkov a prevádzkových mechanizmov. Použitím štvorbodových kontaktných a guličiek s rovnakým priemerom dosahuje ložisko efektívne rozdelenie zaťaženia, zvýšenú kapacitu zaťaženia a zlepšenú stabilitu. Správny výber, inštalácia a údržba sú kľúčom k zabezpečeniu optimálneho výkonu a dlhovekosti ložiska v rôznych aplikáciách.

Záručné a podporné služby poskytované dvojitým rovnakým priemerom štvorbodového kontaktného loptičiek s loptičkou

Záručné a podporné služby pre štvorbodový kont-row s dvojitým priemerom s rovnakým priemerom ložiskov sú rozhodujúce pre zabezpečenie spoľahlivého výkonu ložísk počas celej životnosti. Tieto služby zvyčajne zahŕňajú rôzne aspekty týkajúce sa zabezpečenia kvality produktu, podpory zákazníkov a údržby. Tu je prehľad toho, čo môžete očakávať:
Záručné krytie: Typické záručné Podmienky: Trvanie: záruky na dvojbodové štvorbodové ložiská s klenotníctvom s klenotom s rovnakým priemerom sa zvyčajne pohybujú od 1 do 3 rokov, v závislosti od výrobcu a konkrétneho produktu. Zakrytie krytia: záruky všeobecne pokrývajú chyby v materiáloch a spracovaní. Zahŕňa to problémy, ako sú výrobné chyby, nesprávne tepelné ošetrenie alebo zlyhania materiálov. Exclusions: Bežné vylúčenia môžu zahŕňať škody spôsobené nesprávnou inštaláciou, zneužitím, zanedbávaním, nedostatkom údržby alebo vonkajším faktorom, ako sú podmienky prostredia alebo náhodné vplyvy.
Proces nároku: Dokumentácia: Na nárok na záruku musia zákazníci zvyčajne poskytnúť dôkaz o nákupe, podrobné informácie o vade a potenciálne fotografie alebo vzorky chybného ložiska. Inspecia: Výrobca môže vyžadovať, aby sa ložisko skontrolovali alebo vrátilo na analýzu, aby sa určovalo príčina zlyhania alebo na potvrdenie záručného nároku.
Technická podpora: Predpredaj Podpora: Výber produktu: pomoc pri výbere vhodného modelu ložiska na základe požiadaviek na aplikáciu, podmienkach zaťaženia a prevádzkového prostredia.
Riešenie problémov: Poskytovanie podpory pri diagnostikovaní a riešení problémov týkajúcich sa výkonu nosenia, vrátane neobvyklých zvukov, nadmerného opotrebenia alebo prevádzkových problémov. Poradenstvo v oblasti údržby: Ponúkanie odporúčaní týkajúcich sa postupov údržby, plánov mazania a inšpekčných postupov na predĺženie životnosti ložiska.
Zákaznícky servis: Čas odozvy: Dotazy a požiadavky na podporu: Rýchle reakcia na otázky zákazníka a žiadosti o podporu, často v stanovenom časovom rámci (napr. 24-48 hodín). Služba kanálov: Komunikácia: Podpora môže byť poskytnutá prostredníctvom rôznych kanálov vrátane telefónu, e-mailu alebo online.
Podpora na mieste: V niektorých prípadoch môže byť k dispozícii podpora na mieste alebo poľná služba, najmä pre zložité problémy alebo rozsiahle inštalácie.
Školenie a zdroje: Vzdelávacie zdroje: Dokumentácia: Poskytovanie podrobných príručiek pre výrobky, inštalačných sprievodcov a pokyny na údržbu. Programy prekladania: Ponúka školenia alebo workshopy pre zákazníkov a distribútorov o správnej inštalácii, údržbe a riešení problémov.
Výmenné a opravné služby: Výmena: Výmena pravidiel: Ak sa zistí, že ložisko je chybné v záruke, výrobca môže poskytnúť náhradný ložisko za žiadne ďalšie náklady.Lead Times: Informácie o dodacích časoch pre výmenné ložiská a proces ich objednávania. Zopakovanie služieb: Opakovanie služieb: Niektoré výrobcovia poskytujú opravné služby pre ložiská, ktoré sa nevzťahujú v rámci záruky, ale môžu sa renovovať alebo sú rekonštrukčné alebo responované.
Zabezpečenie kvality: Kontrola kvality: Postupy inšpekcií: Informácie o opatreniach na kontrolu kvality použité počas výroby na zabezpečenie toho, aby ložiská spĺňali špecifikované normy. Certifikácia: Poskytovanie podrobností o príslušných priemyselných osvedčeniach alebo normách, ktoré ložiská dodržiavajú.
Záručné a podporné služby pre dvojbodové štvorbodové ložiská s rozmermi s dvojitým priemerom sú navrhnuté tak, aby zabezpečili spokojnosť zákazníkov a spoľahlivosť produktu. Zvyčajne zahŕňajú pokrytie defektov, technickú podporu, inštalačné poradenstvo, poradenstvo v oblasti údržby a prístup k vzdelávacím zdrojom. Pochopenie týchto služieb pomáha zákazníkom robiť informované rozhodnutia a zaisťuje, že dostávajú potrebnú podporu počas celej životnosti služieb.
