Priemyselné otočné krúžky: Neospevovaní hrdinovia ťažkej rotácie

Vo svete priemyselných strojov, kde sa masívne bremená stretávajú s presným pohybom, je kritickým faktorom jeden komponent: Priemyselné ložisko otočného krúžku . Oveľa viac než len jednoduché ložisko je to robustná, rotačná chrbtica, ktorá umožňuje žeriavom hojdať sa, bagrom kopať, veterným turbínam sledovať vietor a radarovým poliam skenovať horizont. Tieto vysoko skonštruované krúžky sú tichými ťahúňmi, ktoré uľahčujú plynulé, kontrolované otáčanie pri extrémnom zaťažení a drsných podmienkach.

Okrem základných ložísk: Definovanie otočného krúžku

Priemyselný otočný krúžok (tiež známy ako otočné ložisko, otočné ložisko alebo otočné ložisko) je valivé ložisko s veľkým priemerom určené na manipuláciu súčasne :

• Axiálne zaťaženie: Sily pôsobiace rovnobežne s osou otáčania (ako hmotnosť výložníka žeriavu).

• Radiálne zaťaženie: Sily pôsobiace kolmo na os (ako vietor tlačí bokom na gondolu turbíny).

• Prevratné momenty: Sily, ktoré majú tendenciu nakláňať alebo nakláňať konštrukciu (hlavná výzva v aplikáciách, ako sú rýpadlá alebo ťažké zdvíhadlá).

Na rozdiel od menších ložísk sú otočné krúžky zvyčajne vyrobené na mieru alebo vybrané z rozsiahlych katalógov, aby zodpovedali špecifickému zaťaženiu, veľkosti, environmentálnym a montážnym požiadavkám aplikácie. Integrujú sa priamo do konštrukcie stroja a často slúžia ako primárny konštrukčný prvok.

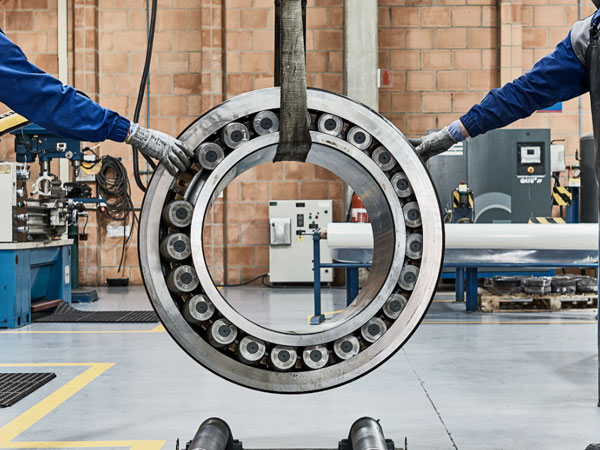

Anatómia a funkcia jadra

Aj keď sa dizajn líši, kľúčové prvky definujú priemyselné otočné krúžky:

1. Prstene: Dva sústredné krúžky (vnútorný a vonkajší), zvyčajne vyrobené z vysoko pevnej, kovanej legovanej ocele. Jeden krúžok má zvyčajne ozubenie (vnútorné alebo vonkajšie) integrované pre hnacie mechanizmy.

2. Valivé prvky: Guľôčky alebo valčeky (valcové alebo kužeľové), ktoré prenášajú zaťaženie medzi krúžkami. Usporiadanie určuje typ ložiska a jeho schopnosť znášať zaťaženie.

3. Obehové dráhy: Presne opracované drážky na krúžkoch, kde prebiehajú valivé telesá. Tepelné spracovanie (indukčné kalenie) zaisťuje trvanlivosť.

4. tesnenia: Rozhodujúce pre vylúčenie kontaminantov (prach, voda, piesok) a zachovanie mazania. Existuje viacero možností tesnenia pre rôzne prostredia.

5. Systém mazania: Mazacie armatúry a kanály zabezpečujú správne namazanie valivých telies a obežných dráh pre dlhú životnosť a hladkú prevádzku. Bežné sú centralizované systémy automatického mazania.

6. Montážne otvory: Vzor závitových alebo obyčajných otvorov na oboch krúžkoch na bezpečné priskrutkovanie k nosným a rotačným konštrukciám stroja.

Dominantné typy: Prispôsobenie dizajnu zaťaženiu

Dve najrozšírenejšie konfigurácie sú:

1. Jednoradové štvorbodové kontaktné guľôčkové ložisko:

   • Štruktúra: Jeden rad gúľ bežiacich v gotickom oblúku.

   • Schopnosť: Vynikajúci pri zvládaní kombinovaných axiálnych, radiálnych a momentových zaťažení súčasne. Vysoko kompaktný dizajn.

   • Ideálne pre: Stredné zaťaženie, aplikácie vyžadujúce kompaktnosť (žeriavy, ľahké rýpadlá, točne na manipuláciu s materiálom, lekárske skenery).

2. Prekrížené valčekové ložisko:

   • Štruktúra: Dve sady valcových valčekov usporiadaných kolmo (skrížene) medzi krúžkami. Valčeky striedajú smer.

   • Schopnosť: Vynikajúca tuhosť a veľmi vysoká momentová zaťažiteľnosť vďaka líniovému kontaktu valčekov. Efektívne zvláda vysoké axiálne a momentové zaťaženie.

   • Ideálne pre: Vysoko presné aplikácie, veľmi vysoké momentové zaťaženia, situácie vyžadujúce maximálnu tuhosť (ťažké rýpadlá, robotické ramená, presné otočné stoly, tunelové raziace stroje, veľké radarové podstavce).

Ďalšie varianty zahŕňajú dvojradovú guľu, trojradový valec (pre extrémne vysoké zaťaženie) a špecializované konštrukcie.

Kam sa obracajú: Kritické priemyselné aplikácie

Otočné krúžky sú nevyhnutné v ťažkom priemysle:

1. Stavebníctvo a ťažba:

   • Rýpadlá (hojdanie výložníka, rotácia domu)

   • Mobilné žeriavy (hojdanie výložníka, otáčanie hornej konštrukcie)

   • Vežové žeriavy (otočenie výložníka a protivýložníka)

   • Čerpadlá na betón (kĺbové rameno)

   • Banské lopaty a vlečné laná

2. Veterná energia:

   • Systémy vybočenia: Otáčanie celej gondoly proti vetru.

   • Pitch Systems: Nastavenie uhla jednotlivých lopatiek (menšie krúžky).

3. Manipulácia s materiálom:

   • Prístavné žeriavy (Ship-to-Shore, RTG)

   • Stohovač/Reclaimers

   • Otočné vysokozdvižné vozíky a zberače objednávok

   • Automatizované skladové gramofóny

4. Obrana a letectvo:

   • Radarové a satelitné podstavce

   • Vežičky raketometov

   • Guľové veže

   • Nákladné nakladače lietadiel

5. Priemyselné stroje:

   • Zváracie polohovadlá a manipulátory

   • Indexovacie stoly (CNC, montáž)

   • Robotické ramená (kĺby pre veľké zaťaženie)

   • Lekárske zobrazovacie zariadenia (CT, PET skenery)

   • Zariadenia na balenie a spracovanie

Kľúčové špecifikácie a faktory výberu

Výber správneho otočného kruhu je prvoradý pre bezpečnosť, výkon a dlhú životnosť. Medzi kritické faktory patria:

• Hodnotenia zaťaženia: Dynamické a statické axiálne, radiálne a momentové kapacity (zvyčajne definované podľa ISO 281 alebo podobne).

• Tuhosť: Odolnosť proti deformácii pri zaťažení (rozhodujúca pre presnosť).

• Špecifikácie prevodovky: Modul, počet zubov, stupeň presnosti (ak je poháňaný).

• Veľkosť a rozmery: Priemer otvoru, celková výška, kruh skrutky.

• Materiál a tvrdenie: Kvalita ocele, tvrdosť obežnej dráhy (napr. HRC 58-62).

• Tesnenie: Krytie IP (Ingress Protection), kompatibilita s materiálom tesnenia.

• mazanie: Typ, intervaly, metóda (manuálne, automatické mazanie).

• Podmienky prostredia: Teplotný rozsah, vystavenie prachu, vode, chemikáliám, soľným sprejom.

• Montáž: Dizajn rozhrania, požiadavky na skrutky, úvahy o predpätí.

• certifikácie: Štandardy špecifické pre dané odvetvie (napr. DNV-GL pre offshore, AGMA pre výstroj).

Budúcnosť rotácie: Trendy v technológii otočných krúžkov

Inovácie naďalej posúvajú hranice:

• Pokročilé materiály a nátery: Vylepšená odolnosť proti opotrebeniu, ochrana proti korózii a únavová životnosť.

• Integrované snímanie (IoT): Ložiská vybavené snímačmi pre sledovanie vibrácií, teploty, zaťaženia a mazania umožňujúce prediktívnu údržbu.

• Vylepšené tesniace riešenia: Vylepšené materiály a dizajn pre dlhšiu životnosť v extrémnych prostrediach (hlbinná ťažba, pobrežie).

• Odľahčenie: Optimalizovaný dizajn využívajúci analýzu konečných prvkov (FEA) a pokročilé materiály na zníženie hmotnosti bez obetovania pevnosti.

• Zvýšená presnosť: Pre náročné aplikácie, ako je robotika a vysoko presná výroba.

• Zameranie na udržateľnosť: Dlhšia životnosť, programy renovácie a mazivá šetrné k životnému prostrediu.

Záver: Pivotal Point

Priemyselné otočné krúžky sú viac než len komponenty; sú základnými otočnými bodmi, o ktoré sa opierajú obrovské sily a kritické pohyby. Vďaka svojej robustnej konštrukcii, precíznej konštrukcii a úplnej nosnosti sú nenahraditeľné pri umožňovaní ťažkých strojov, ktoré budujú náš svet, generujú čistú energiu a vykonávajú náročné priemyselné úlohy. Pochopenie ich typov, schopností a kritérií výberu je nevyhnutné pre inžinierov aj operátorov. Ako sa stroje zväčšujú, sú inteligentnejšie a fungujú v drsnejších prostrediach, neustály vývoj technológie otočných krúžkov zabezpečuje, že zostanú spoľahlivým a rotačným základom moderného priemyslu. Pri špecifikácii pre silnú rotáciu nie je výber správneho otočného prstenca len technickým rozhodnutím – je to záväzok k bezpečnosti, spoľahlivosti a prevádzkovému úspechu.
